—、特点
TH系列圆环链斗式提升机适用于输送物料堆积比重不大于1.5t/m³的粉状、 粒状、小块状的无磨琢性、半磨琢性物料，物料温度不超过250℃。本机备有二种料斗、中深斗(Zh)型深斗(Sh)型。本机输送量35-185m³/h,提升高度6-40m。本机负载运行平稳，可靠拉紧装置采用了重锤杠杆式，噪声小。采用了可折卸镶块式链轮，便于维修和更换。
二、TH环链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
二、TH环链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
运行部件---·由料斗和专用圆环链条组成，链条抗拉强度高、耐磨性好。

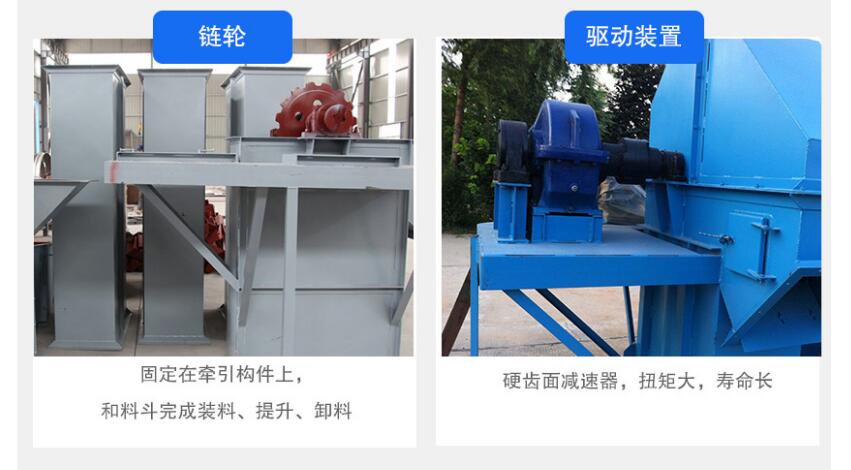

驱动装置---采用多种驱动组合驱动，（依用户实际需要而定）.驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。
上部装置---安装有轨道（双排链）、逆止器、卸料口装有防回料橡胶板。
中间节---部分中间节装有轨道（双链），以防止链条工作中摆动。
下部装置--安装有自动张紧装置。
| 提升机型号 | 地脚孔尺寸 | ||
| a8 | bs | nxd3 | |
| TH315 | 350 | 571 | 8x22 |
| TH400 | 400 | 658 | 8x22 |
| TH500 | 360 | 788 | 10x26 |
| TH630 | 400 | 918 | 10x26 |
| 提升机型号 | TH315 | TH400 | TH500 | TH630 | |||||
| 料斗型式 | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | |
| 输送量(m3/h) | 35 | 59 | 58 | 94 | 73 | 118 | 114 | 185 | |
| 料 斗 | 斗容(t) | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 |
| 斗距(mm) | 512 | 688 | |||||||
|
链 条 |
圆钢直径X节距(mm) | φ18X64 | φ22X86 | ||||||
| 单条破断截荷(KN) | ≥320 | ≥480 | |||||||
| 单位长度牵引件重量(kg/m) | 26.2 | 27.6 | 31.1 | 32.7 | 41.0 | 43.8 | 49.2 | 53.1 | |
| 料斗运行速度(m/s) | 1.4 | 1.5 | |||||||
| 传动链轮转数(min'*) | 42.5 | 37.6 | 35.8 | 31.8 | |||||
| 输送物料块度(mm) | 35 | 40 | 50 | 60 | |||||
YY型传送装置技术规范
| 提升机型号 | 传动装置型号 | 电动机型号 | 电动机功率 (KW) | 减速机型号 | 重量(kg) |
| TH315 | Y5Y125 | Y132S-4 | 5.5 | ZLY125-20 | 310 |
| Y7Y140 | Y132M-4 | 7.5 | ZLY140-20 | 380 | |
| Y11Y160 | Y160M-4 | 11 | ZLY160-20 | 536 | |
| Y15Y180 | Y160L-4 | 15 | ZLY180-20 | 564 | |
| TH400 | Y11Y160 | Y160M-4 | 11 | ZLY160-20 | 575 |
| Y15Y180 | Y160L-4 | 15 | ZLY180-20 | 632 | |
| Y18Y180 | Y180M-4 | 18.5 | ZLY180-20 | 690 | |
| Y22Y200 | Y180L-4 | 22 | ZLY200-20 | 827 | |
| TH500 | Y15Y180 | Y160L-4 | 15 | ZLY200-20 | 708 |
| Y18Y200 | Y180M-4 | 18.5 | ZLY200-20 | 830 | |
| Y22Y200 | Y180L-4 | 22 | ZLY200-20 | 858 | |
| Y30Y224 | Y200L-4 | 30 | ZSY224-20 | 310 | |
| TH630 | Y18Y200 | Y180M-4 | 18.5 | ZSY200-31.5 | 310 |
| Y22Y224 | Y180L-4 | 22 | ZSY224-31.5 | 1157 | |
| Y30Y224 | Y200L-4 | 30 | ZSY224-31.5 | 1206 | |
| Y37Y250 | Y225S-4 | 37 | ZSY250-31.5 | 1434 |
YY型传送装置技术规范
| 提升机型号 | 传动装置型号 | 电动机功率(KW) | 电动机型号 | ZJ型减速机型号 |
重量 (kg) |
|
| 右转传动装置 | 左转传动装置 | |||||
| TH315 | Y4Z100 | 4 | Y112M-4 | ZJ100-16SM-I | ZJ100-16NM-II | 268 |
| Y5Z160 | 5.5 | Y132S-4 | ZJ160-16SM-I | ZJ160-16NM-II | 320 | |
| Y7Z160 | 7.5 | Y132M-4 | 364 | |||
| Y11Z250 | 11 | Y160M-4 | ZJ250-16SM-I | ZJ250-16NM-II | 505 | |
| TH400 | Y7Z250 | 7.5 | Y132M-4 | ZJ250-16SM-I | ZJ250-16NM-II | 364 |
| Y11Z250 | 11 | Y160M-4 | 440 | |||
| Y15Z400 | 15 | Y180L-6 | ZJ400-16SM-I | ZJ400-16NM-II | 649 | |
| Y18Z630 | 18.5 | Y200L1-6 | ZJ630-16SM-I | ZJ630-16NM-II | 841 | |
| TH500 | Y11Z400 | 11 | Y160L-6 | ZJ400-16SM-I | ZJ400-16NM-II | 589 |
| Y15Z400 | 15 | Y180L-6 | 663 | |||
| Y18Z630 | 18.5 | Y200L1-6 | ZJ630-16SM-I | ZJ630-16NM-II | 853 | |
| Y22Z630 | 22 | Y200L2-6 | 879 | |||
| TH630 | Y11Z400 | 11 | Y160L-6 | ZJ400-16SM-I | ZJ400-16NM-II | 608 |
| Y15Z630 | 15 | Y180L-6 | ZJ630-16SM-I | ZJ630-16NM-II | 813 | |
| Y18Z630 | 18.2 | Y200L1-6 | 853 | |||
| Y22Z630 | 22 | Y200L2-6 | ZJ630-16SM-I | ZJ630-16NM-II | 891 | |
